ITE (Isolation Thermique par l’Extérieur)

L’ITE répond à des normes et une règlementation illustrées notamment dans le Calepin de chantier du PACTE, téléchargeable sur cette page.

ACCESSOIRES – ITE

Equerres de bardage ABC



Equerre

Les équerres de bardage ABC sont utilisées pour la réalisation d’isolation par l’extérieur des façades. Elles permettent la fixation de chevrons qui constituent l’ossature secondaire. Cette ossature est déportée du mur et sert de support au revêtement extérieur de type bardage. Elles sont conformes aux cahiers 3194, 3316 et 3422 du CVTB ainsi qu’à l’ETAG034.







Formats

Equerre-schemaABC100/2,5

  • Dimensions : A : 65 mm; B : 98 mm; C : 53 mm
  • Epaisseur : 2,5
  • Code : 99EQR10025



ABC120/2,5

  • Dimensions : A : 65 mm; B : 118 mm; C : 53 mm
  • Epaisseur : 2,5
  • Code : 99EQR12025



ABC140/2,5

  • Dimensions : A : 65 mm; B : 138 mm; C : 53 mm
  • Epaisseur : 2,5
  • Code : 99EQR14025



ABC160/2,5

  • Dimensions : A : 65 mm; B : 158 mm; C : 53 mm
  • Epaisseur : 2,5
  • Code : 99EQR16025



ABC180/2,5

  • Dimensions : A : 65 mm; B : 178 mm; C : 53 mm
  • Epaisseur : 2,5
  • Code : 99EQR18025



ABC200/2,5

  • Dimensions : A : 65 mm; B : 198 mm; C : 53 mm
  • Epaisseur : 2,5
  • Code : 99EQR20025



Avantages

  • Rigidité assurée par un design adapté
    • 6 trous d’encadrement pour le passage des fixations de blocage
    • 2 trous oblongs horizontaux pour fixation à droite ou gauche du profilé proteur
    • 1 trous oblong sur l’aile d’appui (côté chevron)



Caractéristiques

  • Matière : Acier galvanisé S250GD + Z350 suivant NF EN 10346 (protection anti-corrosion, idéale pour les atmosphère extérieurs protégées et ventilées)
  • Porteur : Pieds de fermettes en ossature bois, liaison montant/traverse pour bardage…
  • Porté : Bois massif, bois composite, fermes triangulée, profilés…
  • Domaines d’utilisation : Fixation de chevrons pour bardages extérieurs







Fixations



Fixation de l’isolant



griffeGriffe de maintien pour isolant : ABMI ( boite de 100 pièces) long . 40 cm

Code : 9940040

La griffe ABMI se coulisse sur l’équerre ABC. Elle permet de plaquer l’isolant contre son support.



Cheville-de-maintienCheville de maintien pour isolant : LFM 260 ( boite de 100 pièces )

Code : 99260100

Peut s’utiliser avec une rondelle KWL pour la laine de roche. Idéale pour la fixation dans un matériau creux grâce à son expansion longue. Cheville à clou métallique. La cheville LFM260 de diamètre 10 mm et de longueur 260 mm.

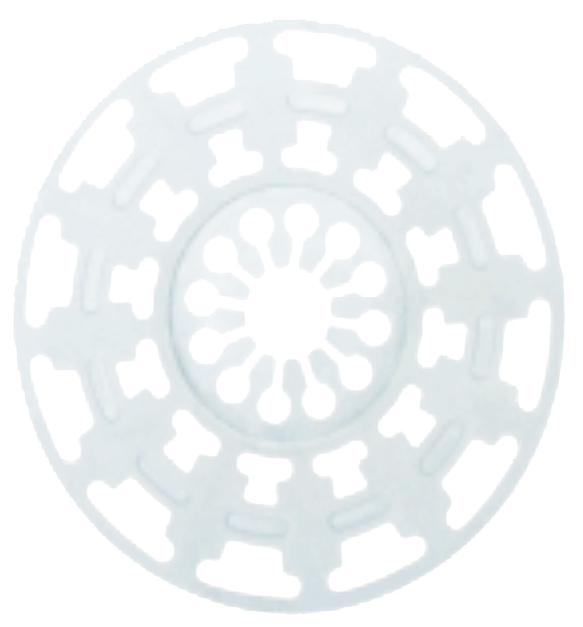

Rondelle pour cheville LFM 260 : KWL 90 (boite de 200 pièces) Rondelle-

De diamètre 90 mm
Code : 9990200





Fixation des équerres



Cheville nylon à visser à expansion : NFA + 10-160

Code : 991016050

Pour supports creux.



  • Goujon d’ancrage : GOUJON 8-60
  • Code : 29930047



Fixation des chevrons



Tirefond LAG : LAG m8x50

Code : 99TIRZ085050

Les tirefonds LAG permettent la fixation des équerres sur éléments bois.



Vis de blocage : CSA 5×40Vis-de-blocage

Code : 99TORX054







Profils



Profil de départ

Formats

X : 30 mm ; Y : 160 mm ; Z : 300 mm

Code : 62590044

Le profil de départ donne l’assurance d’un bon niveau horizontal.



Cheville à frapper HIT-M

  • ø : 6 ; long : 30
  • Code : 99053024

Profil de ventilation

Formats

X : 30 mm; Y : 50 mm ; Z : 2000 mm

Code : 99203589

Le profil de ventilation en aluminium protège l’intrusion des nuisibles (rongeurs, insectes…).
